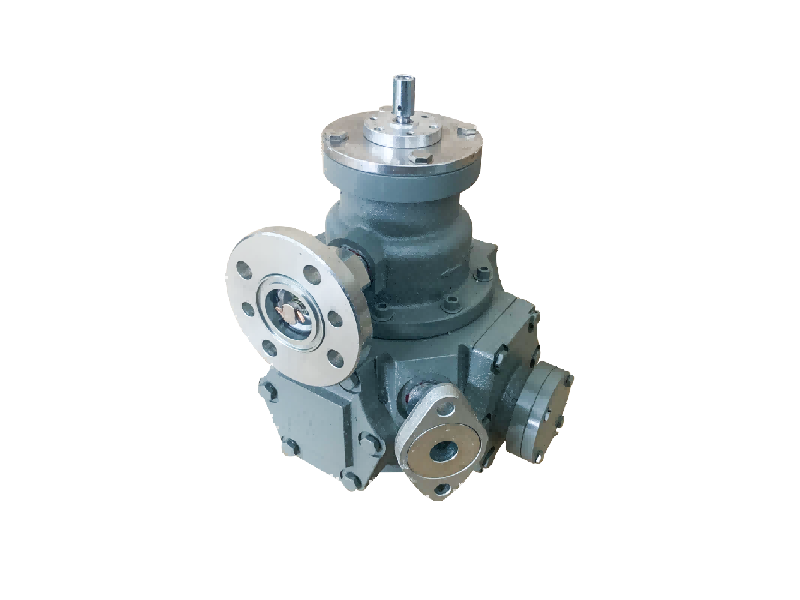

Јадрото наLPGFM1 мерач на протоке затворена цилиндрична обвивка. Школка инсталирана во слободна ротација околу централната оска на цилиндричниот тапан, тапанот од радијалното сечило одделен во три или четири независни комора за гас (или „корпа“). Секоја комора има директно отвори за отвори во внатрешниот wallид (во близина на централната оска) и во надворешниот wallид (во близина на куќиштето): Внатрешното отворање служи како влез до мерната комора на комората и надворешното отворање служи како излез на комората. Куќиштето LPGFM1 е исполнето со околу половина од волуменот на вода или маслото со низок вискозност како течност за запечатување, така што долната половина од роторот е потопена во течноста. Овој метод на течно запечатување е клучна карактеристика на мерачот на проток, кој го заменува механичкото запечатување на традиционалниот волуменски мерач на проток и постигнува уникатна операција без истекување.
Гасот од влезот на мерачот во работниот тек е како што следува:
Фаза на надувување: Гасот прво во струјата во специфична позиција на комората за гас (како што е комора). Во тоа време, комората на внатрешниот влез само изложен на течната површина, а влезот поврзан со гасот почна да ја исполнува комората А. Во исто време, друга комора (на пр. Комора Б) е исполнета со гас, а нејзините внатрешни и надворешни отвори се запечатени со течната површина, формирајќи затворен простор „корпа“ - мерната комора. Трета комора (на пр. Комора Ц) има свој надворешен излез на течната површина и почнува да внесува гас до излезот на мерачот.
Погон и ротација: Бидејќи гасот продолжува да ја наполни комората А, ротирачкиот цилиндер е подложен на неурамнотежена сила управувана од влезниот притисок и почнува да се врти спротивно од стрелките на часовникот околу нејзината централна оска (насоката на ротација зависи од дизајнот и е прикажана спротивно од стрелките на часовникот во илустрацијата).
Во исто време, Комората А ротира до оригиналната позиција на Комората Б, а нејзините внатрешни и надворешни отвори се запечатени од течната површина, формирајќи нова комора за мерење. На овој начин, секоја комора се подложува на циклус: инфлација → формирање на запечатена комора → издувни гасови → ресетирање со потопување.
Основа на волуметриското мерење: Клучна точка е дека за секоја револуција на тапанот, волумен на гас еднаков на „број на комори × волумен на индивидуални комори“ минува низ мерачот. На пример, во случај на ротор со четири комори, една револуција испушта четири пати поголема од обемот на коморите. Бројот на ротации на цилиндерот се пренесува на индикаторот за надворешно броење (на пр. Механички бројач или електронски сензор) преку механизмот за насочување, кој точно може да го додаде вкупниот волумен на гас што минува низ мерачот на проток.
Мерач на проток на LPGВрз основа на неговиот принцип на течно запечатување, уникатна класа на не-лежерен волуменски мерач на проток. Неговите карактеристики на грешка (како што се линеарност, повторливост) и други се потпираат на механичко запечатување на волуметрискиот мерач на проток (како што е тркалото на појас, мембрана) има значителна разлика, обично со одлична точност, точност на мерење до 0,2 ниво на 0,5 ниво. Сепак, принципот на работа исто така носи специфични ограничувања:
Ограничувања на опсегот на проток: За да се осигури дека течноста може ефикасно да се запечати во комората за гас и гасот може непречено да се испушти без да се предизвика насилни флуктуации на ниво на течност или течно внесување, ротирачката брзина на ротирачкиот цилиндер не може да биде премногу брз. Ова директно ја ограничува максималната мерлива стапка на проток. Затоа, мерачите на проток LPGFM1 се главно погодни за точно мерење на гасови со мали проток, најчесто користени во лабораториите, стандардна калибрација на мерачот, мониторинг на мал проток на специјални процеси и други сценарија.
Барања за компатибилност со гас: Гасот што треба да се мери не смее да се раствори во течноста за запечатување во мерачот на проток, ниту пак може да има хемиска реакција или интеракција со течноста за запечатување. Неуспехот да се стори тоа може да резултира во грешки во мерењето (на пр., Читања на мал волумен како резултат на растворање на гас), промени во природата на течноста, па дури и оштетување на мерачот. Изборот на соодветна течност за запечатување (вода, масло или друга инертен течност) е од суштинско значење за точно мерење на одреден гас.
Други размислувања: Мерачот треба да се монтира хоризонтално и нивото на течноста треба да се одржи на одредената ознака кога е во употреба. Промените во температурата на околината може да резултираат во промени во обемот на течноста за запечатување и да бараат внимание или компензација. Додека многу точни, тие обично се релативно големи по големина и тежина и бараат редовно одржување на нивото и чистотата на течноста.
Накратко, мерачите на проток на LPG, со нивната голема точност, без истекување и интуитивен принцип, заземаат важна позиција во областа на мерење на вкупниот волумен на мали гасови на проток, но треба строго да ги следат нивните применливи опсези на проток и барања за компатибилност со запечатена гас.
